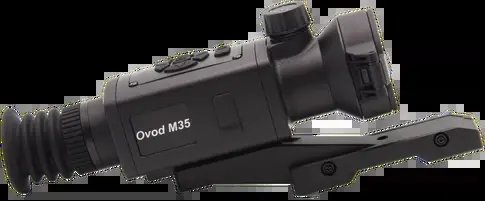

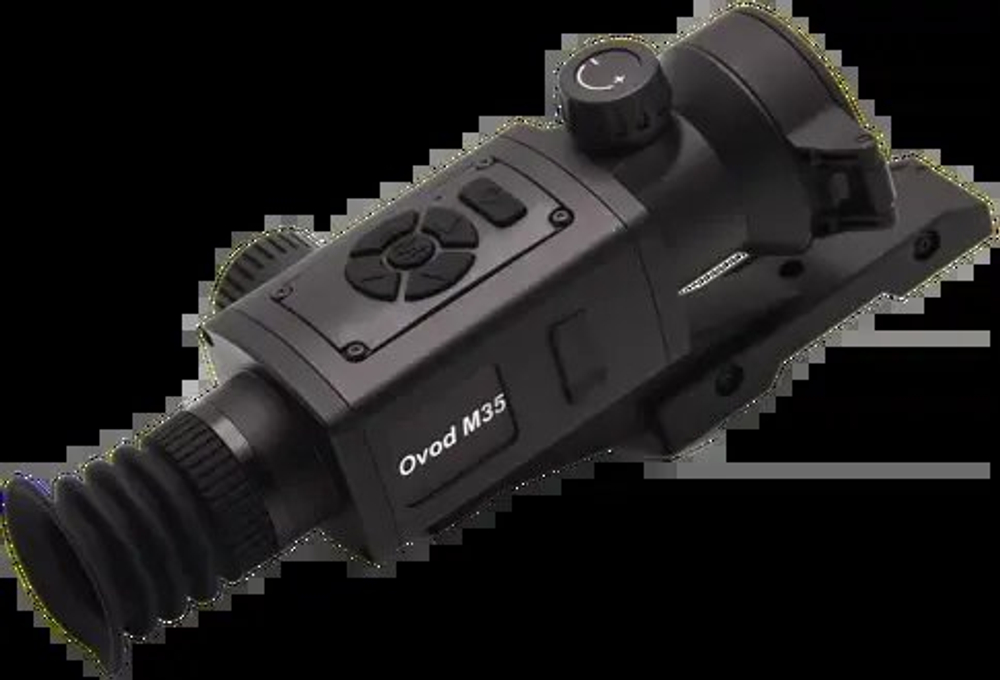

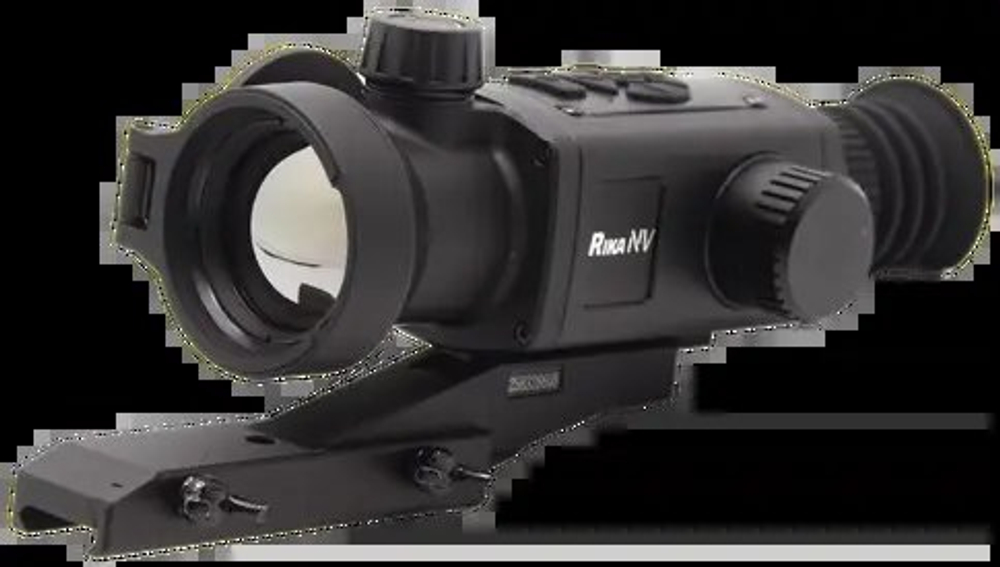

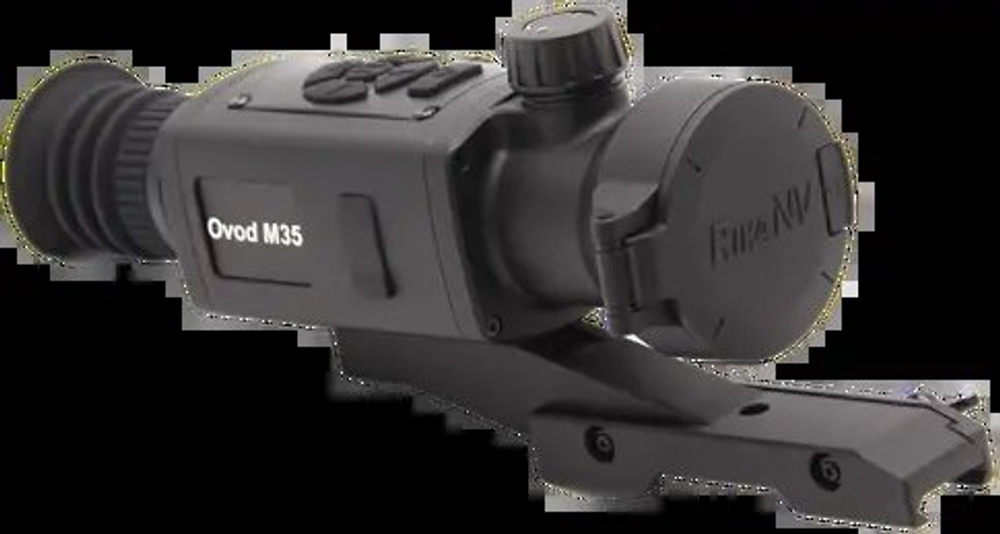

Тепловизионный прицел RikaNV Ovod M35

RikaNV Ovod M35: Инженерный анализ компонентов и функционала

Тепловизионный прицел RikaNV Ovod M35 — это сложный оптоэлектронный комплекс, разработанный для решения тактических и охотничьих задач в условиях, где пассивная оптика бессильна. Его эффективность определяется не отдельными параметрами, а синергией высокотехнологичных компонентов: от материала объектива до алгоритмов обработки изображения и баллистического функционала.

Оптическая система RikaNV OVOD: качественный германий и высокая светосила

Основа любого тепловизора — его объектив. Он является первым элементом на пути инфракрасного излучения, и его качество напрямую определяет итоговую детализацию и дальность работы прибора. В Ovod M35 установлена премиальная оптическая система.

Материал объектива: Чистый германий (Ge) против компромиссов

Для регистрации теплового излучения в длинноволновом инфракрасном диапазоне (LWIR, 8-14 мкм) обычное стекло непрозрачно. Поэтому в качественных тепловизорах применяются линзы из оптического германия.

• Высококачественный германий в RikaNV Ovod M35:В прицеле используются линзы из монокристаллического германия высокой степени очистки. После нанесения многослойных просветляющих покрытий (AR-покрытий) егокоэффициент пропускания ИК-излучения достигает 98%. Это означает, что почти весь "полезный" тепловой сигнал от цели достигает сенсора без потерь.
• Сравнение с халькогенидным стеклом:В более бюджетных приборах часто применяют халькогенидное стекло. Его коэффициент пропускания значительно ниже — в среднем 70-80%. Потеря 20-30% сигнала на входе — это невосполнимый урон для качества изображения. В результате картинка становится менее контрастной, "шумной", а мелкие детали на больших дистанциях сливаются с фоном.
• Сравнение с "некачественным" германием:Германий с примесями или дефектами кристаллической структуры приводит к рассеиванию и поглощению ИК-фотонов. Это не только снижает общий коэффициент пропускания, но и вносит искажения, аналогичные "туману" на изображении, что критически ухудшает возможность идентификации цели. Низкочистый германий (часто встречается в бюджетных приборах) содержит остаточные примеси Se / Te. Это снижает пропускание и ухудшает однородность МТF вплоть до 0,35 @ 30 lp/mm. RikaNV использует IR-grade Ge с оптической однородностью < 3 ppm и контролем микровключений на каждом слитке — отсюда стабильная резкость по всему полю.

Светосила F/0.9: Физика максимального потока

Относительное отверстие (светосила) объектива — ключевой параметр, определяющий количество собираемого им излучения. Чем меньше F-число, тем больше энергии попадает на сенсор.

F/0.9 против F/1.0:На первый взгляд разница кажется незначительной, но с точки зрения физики она колоссальна. Количество собираемой энергии пропорционально площади входного зрачка и обратно пропорционально квадрату F-числа (1/F²).

Расчет показывает, что объективRikaNV c F/0.9 пропускает на ~23% больше тепловой энергии, чем стандартный объектив F/1.0.

Вывод инженера:Эти дополнительные 23% энергии — не просто цифра. Это решающее преимущество в условиях низкого теплового контраста (туман, высокая влажность, дождь), когда разница температур между объектом и фоном минимальна. Именно этот избыточный поток фотонов позволяет сенсору сформировать четкое и информативное изображение там, где прибор с объективом F/1.0 покажет лишь размытый силуэт.

Синергия сенсора и оптики: Формула чистого изображения

Сочетание передового сенсора и светосильного объектива приближает Ovod M35 к приборам премиального класса. В прицеле установлена неохлаждаемая VOx-матрица (на основе оксида ванадия) с разрешением384х288 пикселейи шагом12 микрон. Ее главная сила — высочайшая тепловая чувствительность.

Чувствительность NETD ≤25 мК:NETD (Noise-Equivalent Temperature Difference) — это минимальная разница температур, которую способен различить сенсор. Значениеменее 25 милликельвин (<0.025 °C)является флагманским показателем. Это позволяет прибору улавливать мельчайшие температурные градиенты, формируя детализированное изображение с четкими контурами и текстурами даже в самых неблагоприятных условиях.

Синергия сенсора и объектива:Именно связкаNETD ≤25мК + объектив F/0.9и является главным преимуществом прицела. Светосильный объектив доставляет на матрицу максимальный поток данных, а высокочувствительный сенсор способен эти данные эффективно обработать, превратив их в детализированное и контрастное изображение. Это сочетание обеспечивает высочайшую производительность, ранее доступную только в приборах значительно более высокой ценовой категории.

Дисплей и алгоритмы: Технологии чистого изображения

AMOLED-дисплей и двойная регулировка

Информация выводится на морозостойкийAMOLED-дисплейс разрешением1024х768 пикселей. Его ключевое преимущество — бесконечная контрастность за счет идеально черного цвета, что обеспечивает комфорт для глаз в полной темноте.

Важнейшее преимущество Ovod M35 — система двойной регулировки изображения.

• Настройки сенсора:В меню прибора можно изменятьяркость и контрастность самой тепловой сцены, а также выбирать одну из7 цветовых палитр. Это влияет на то, как прибор интерпретирует тепловые данные для максимальной информативности.
• Настройки дисплея:Независимо от настроек сенсора, пользователь может отдельно регулироватьфизическую яркость самого экранадля комфорта в разных условиях освещенности и настраивать егоцветовой оттенок(например, "теплый", "холодный"), чтобы снизить нагрузку на глаза во время длительного наблюдения.

Цветовые палитры и увеличение

Пользователю доступны7 цветовых палитрдля адаптации к любым условиям: от классических "горячий белый" и "горячий черный" для максимального контраста до цветных палитр, выделяющих самые теплые участки для быстрого обнаружения цели.

Увеличение:Прицел имеет базовую оптическую кратность3.3х, обеспечивающую широкое поле зрения 7.5°x5.7° для контроля за сектором. Кратность можно плавно или дискретно увеличить цифровым зумомот 2х до 4хдля точной идентификации и выстрела по удаленной цели. Благодаря высокому разрешению дисплея и продвинутым алгоритмам, прицельная сетка сохраняет свою точность на любой кратности.

Инструменты стрелка и надежность в реальных условиях

Прицельные сетки: Гибкость под любую задачу

На выбор доступно7 различных прицельных сетокдля любых задач. Пользователь может менять ихцвет (6 вариантов) и яркость. Критически важной функцией является возможность выбора, в какойфокальной плоскости (FFP или SFP)будет работать сетка. FFP (первая фокальная плоскость) масштабируется вместе с увеличением, сохраняя угловые размеры, что идеально для стрельбы выносом. SFP (вторая фокальная плоскость) сохраняет свой размер постоянным, не перекрывая цель на максимальной кратности.

Активная защита сенсора

В программное обеспечение интегрирована опциональная система активной защиты сенсора (защита от солнца). При активации данной функции в меню, система непрерывно отслеживает общий уровень сигнала, поступающего с матрицы. В случае фиксации показателя, превышающего безопасный порог (что соответствует наведению на источник мощного ИК-излучения), прошивка автоматически отдает команду на закрытие внутреннего затвора, физически перекрывая доступ излучения к сенсору. Данный механизм является защитной мерой последнего рубежа и не отменяет необходимости соблюдения правил эксплуатации прибора.

Документирование выстрела: Видеозапись и режим RAV

Прицел оснащен встроенным видеорекордером, позволяющим записывать видео со звуком и делать фотографии в высоком разрешении. Весь материал сохраняется на внутреннюю память объемом64 ГБ, чего достаточно для фиксации множества охотничьих сессий. Это отличная возможность для анализа своих выстрелов, подтверждения попаданий и сохранения памятных моментов.

Ключевым преимуществом для охотника является интеллектуальный режимRAV (Recoil Activated Video) — автоматическая запись видео по выстрелу.Как это работает? Прицел постоянно находится в режиме буферизации видео. Встроенный акселерометр фиксирует импульс отдачи в момент выстрела и дает команду системе сохранить видеофрагмент, включающий несколько секунд до выстрела, сам момент выстрела и время после него.

Удобство этого режима невозможно переоценить:

• Никогда не упустите момент:Вам больше не нужно в волнении вспоминать о кнопке записи. Самое главное событие будет зафиксировано автоматически.
• Полная концентрация на цели:Охотник может полностью сосредоточиться на прицеливании и производстве точного выстрела, не отвлекаясь на управление прибором.
• Объективный анализ:Видеозапись момента выстрела и реакции цели — это бесценный инструмент для подтверждения попадания и последующего поиска трофея.

Режим «Картинка в картинке» (PiP) для точного прицеливания

Для решения классической дилеммы «широкий обзор или точное прицеливание» в прицеле RikaNV Ovod M35 реализована функция «Картинка в картинке» (PiP). При активации этого режима в верхней части дисплея появляется небольшое дополнительное окно. В этом окне отображается увеличенное в несколько раз изображение центральной области вокруг прицельной сетки. При этом основная часть экрана продолжает показывать изображение с базовой оптической кратностью, сохраняя максимальное поле зрения. Это позволяет стрелку одновременно:

• Точно идентифицировать цельи целиться по убойной зоне в увеличенном масштабе в окне PiP.
• Контролировать окружающую обстановкуи отслеживать перемещение цели или появление других объектов на основном, широком поле зрения.

Таким образом, режим PiP объединяет преимущества двух разных кратностей, предоставляя стрелку максимум визуальной информации для принятия верного решения.

Стрелковые профили и автономность

В памяти прицела можно сохранить7 стрелковых профилей. Каждый профиль — это независимая точка пристрелки для разных дистанций, патронов или даже разных винтовок. Сменный аккумулятор типа 18650 обеспечивает до10 часовнепрерывной работы, чего достаточно для самой долгой охоты. Заряжать аккумулятор можно через разъем USB не вынимая его из прицела.

Конструктивная прочность и температурная стабильность

Надежность прицела определяется не только его защитой от влаги, но и стабильностью его конструкции при любых условиях. Корпус RikaNV Ovod M35 выполнен изсовременного магниевого сплава, выбор которого продиктован ключевыми инженерными задачами.

Одной из главных проблем высокоточных оптических приборов является«температурный увод»— смещение средней точки попадания (СТП) из-за температурных деформаций. Это может происходить как от нагрева внутренними компонентами (процессор, сенсор), так и от резких изменений температуры окружающей среды. Магниевый сплав эффективно решает эту проблему. Благодаря высокой теплопроводности и низкому коэффициенту теплового расширения, он равномерно распределяет тепло по всему корпусу, предотвращая локальный перегрев, и минимально реагирует на внешние температурные колебания.

На практике это означает, что точка прицеливания Ovod M35 остается неизменной и предсказуемой,независимо от времени работы прибора или погодных условий. Это дает стрелку уверенность в точности первого выстрела. В сочетании с ударной стойкостью до6000 Джи полной пыле- и влагозащитой по стандартуIP67, конструкция из магниевого сплава делает Ovod M35 по-настоящему надежным инструментом, готовым к самым суровым испытаниям.

Органы управления

Технические характеристики RikaNV Ovod M35
