Поворотный механизм «ШЕЯ»

ЗАЧЕМ НУЖЕН ПОВОРОТНЫЙ МЕХАНИЗМ

Любая направленная антенна имеет диаграмму направленности — область,

в которой она принимает и передаёт сигнал максимально эффективно.

Когда приёмник точно попадает в эту зону, связь становится стабильной,

а дальность и качество сигнала достигают максимума.

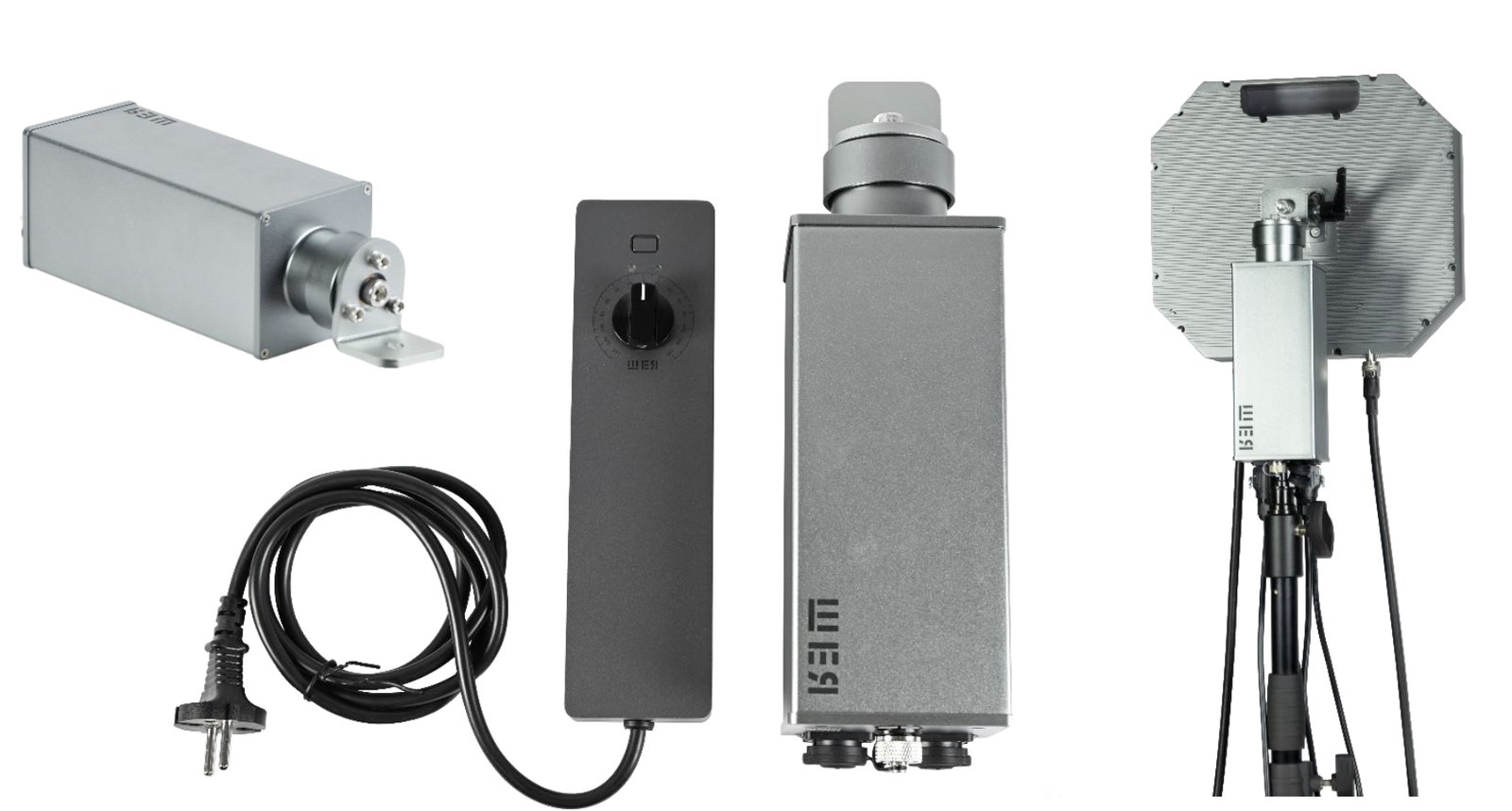

Поворотный механизм «ШЕЯ» позволяет точно наводить антенну на нужный

объект, компенсировать его движение или смену положения.

Это особенно важно при работе с дронами и другими подвижными средствами

связи.

Поворачивать антенну можно и вручную, но в ряде случаев это небезопасно:

Z при работе на высоте,

Z при плохих погодных условиях,

Z при работе в зоне боевых действий.

Использование механизма снимает эти риски и делает процесс безопасным

и удобным.

НАДЁЖНОСТЬ И ПРОЧНОСТЬ

Z Корпус изготовлен из алюминия с последующим анодированием.

Z Такое исполнение обеспечивает лёгкость, прочность и долговечность.

Z Механизм уверенно удерживает и вращает антенну весом до 10 кг.

Z Не боится влаги, пыли и экстремальных температур.

Z Испытан в климатической камере:

• неделя работы при +65 °C,

• неделя работы при –40 °C.

Z Успешно прошёл испытания на вибростенде, подтвердив устойчивость

конструкции к вибрационным нагрузкам.

Z Основное питание — 220 В (кабель не входит в комплект).

Z На корпусе механизма есть два одинаковых порта для подключения кабеля

питания. В них можно вставить кабель в любом порядке.

Z Такая схема позволяет легко организовать транзитное питание: один кабель

приходит от сети, второй идёт к антенне.

Z Для антенны «Инкубатор 3.0»: подключение напрямую в один из портов

(в комплекте — короткий кабель для соединения антенны с механизмом).

Z Для антенны «Инкубатор 2.0»: предусмотрен отдельный влагозащищённый порт

USB Type-C (кабель с фиксацией на разъемах в комплекте).

СОВМЕСТИМОСТЬ

Поворотный механизм «ШЕЯ» был создан специально для антенн «Инкубатор 3.0»

и «Инкубатор 2.0».

В комплекте есть всё необходимое для их установки и надёжного крепления.

Z Инкубатор 3.0 питается через транзитный кабель 220 В и передаёт телеметрию

по этому же кабелю.

Z Инкубатор 2.0 питается через влагозащищённый разъём Type-C, получая свои 15 В.

⚠ Если планируется использовать антенну «Инкубатор 2.0», необходимо

дополнительно приобрести кабель питания от антенны «Инкубатор 3.0».

При этом «ШЕЯ» подходит и для работы с другими направленными антеннами,

обеспечивая им ту же надёжность и точность наведения.
