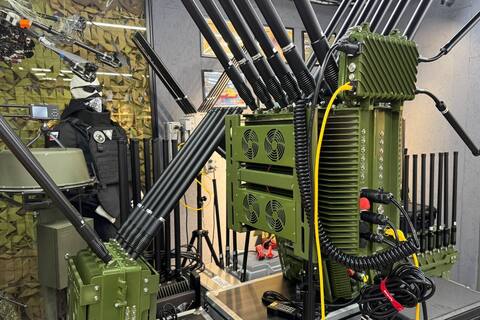

РЭБ-Скания D14 — это купольная система радиоэлектронной борьбы из линейки «Скания», которую ZT поставляет на охрану объектов, в подразделения сопровождения и в проекты периметральной защиты. В этом обзоре — какой это класс системы, какие каналы управления и навигации она перекрывает, как считается реальная дальность подавления и в каких сценариях Скания D14 работает лучше всего.
Класс системы и место в линейке Скания
Скания — это линейка стационарно-мобильных РЭБ-комплексов купольного типа. «Купольный» означает, что система формирует над охраняемой точкой полусферическое поле подавления и работает по любому БПЛА, который входит в этот объём, независимо от направления подлёта. В отличие от ружей-подавителей, которыми оператор «целится» вручную, купол Скании работает в режиме 24/7 без участия человека.
В линейке Скания индекс модели — это показатель количества одновременно перекрываемых частотных каналов и совокупного эквивалента эффективной зоны. Скания D14 — средне-старший представитель: она шире и мощнее младших D6/D8, но не требует тяжёлой инфраструктуры старшей D20. Это рабочая лошадка для типовых задач периметральной защиты предприятия, а не для прикрытия аэродрома.
Принципиально Скания D14 — активная система: в отличие от пассивных детекторов вроде Диспетчера 135 или Булат 4, она не «слушает» эфир, а излучает помеху на канал управления и навигации БПЛА. На практике это значит, что Скания работает в связке с детектором: детектор обнаруживает приближение БПЛА, оператор включает Сканию, БПЛА теряет управление и/или GNSS-привязку.
Каналы подавления: что Скания D14 реально глушит
Чтобы оценить, подойдёт ли система под конкретную задачу, надо понимать, какие именно каналы радиосвязи она перекрывает. У Скании D14 это четыре крупных группы.
GNSS-подавление. Система формирует помеху на навигационных частотах L1/L2 GPS, ГЛОНАСС, Beidou и Galileo. Когда БПЛА теряет навигационный сигнал, в зависимости от модели он либо зависает на месте, либо уходит в режим «возврат домой» по последним координатам, либо снижается до посадки. Это базовый, самый универсальный канал воздействия — работает по любому коммерческому дрону, потому что GNSS-приёмник стоит почти во всех современных квадрокоптерах. Отдельный плюс GNSS-подавления — оно не «лечится» переключением частоты управления: даже если оператор сменит канал на свободный, без координат дрон не сможет точно лететь по маршруту и удерживать позицию.
Канал управления 2,4 ГГц. На этой частоте работает большинство любительских и полупрофессиональных БПЛА: DJI OcuSync 1/2 на части режимов, Wi-Fi-управляемые дроны, простые квадрокоптеры. При подавлении канала управления БПЛА переходит в аварийный режим возврата.
Канал управления и видео 5,8 ГГц. Здесь работают современные DJI на OcuSync 3 и Lightbridge, а также аналоговые FPV-передатчики. Для FPV это и видео, и команды одновременно — подавление 5,8 ГГц мгновенно отрубает оператору картинку.
FPV-канал на нестандартных частотах. Современные кастомные FPV-сборки на ELRS и Crossfire (TBS) часто выходят за пределы 2,4/5,8 ГГц — используют диапазоны 868–915 МГц для команд и кастомные несущие для видео. Скания D14 перекрывает и эти диапазоны — это критично для задач, где встречаются не «ширпотребные» дроны, а именно кустарные FPV.
Что Скания не делает: она не «сжигает» электронику дрона и не воздействует на оптические системы. Это система радиочастотного подавления, не направленного оружия. Для оптической нейтрализации нужны другие средства — Скания D14 в этой нише не играет.
Дальность подавления и реальные факторы
Декларируемый эффективный радиус купольных систем — это не «магическое число» из паспорта, а вилка, на которую влияют несколько внешних факторов. У Скании D14 эффективная зона подавления — типовые километры в открытом пространстве, но фактическая цифра в каждом конкретном объекте определяется тремя вещами.
1. Тип БПЛА. Чем мощнее передатчик и устойчивее протокол управления у дрона, тем ближе к купольной системе он сможет «дотянуться» в подавляемом эфире. Условный любительский DJI Mini 4 Pro теряет связь раньше, чем военный «Орлан» с мощной направленной связью.
2. Местность и помехи. На открытом ровном участке (поле, побережье, заводская промзона) система работает на максимальный радиус. В городской застройке многоэтажки экранируют и переотражают сигнал — реальная зона уверенного подавления уменьшается. В лесу промежуточный вариант, плюс сезонная разница лето/зима из-за листвы.
3. Электромагнитный фон. Если рядом работают мощные передатчики связи, базовые станции, системы вещания — это «забивает» эфир и уменьшает соотношение сигнал/шум для самой Скании. На промышленных объектах с большим количеством собственных радиосистем эту совместимость проверяют до развёртывания, а не после.
4. Погода и сезон. Сильный дождь, мокрый снег, плотный туман дают дополнительное затухание сигналов выше 5 ГГц — на этих частотах эффективная зона подавления немного сужается. Зимой при низких температурах увеличивается потребление по питанию (АКБ держит хуже), а летом возможен перегрев антенно-усилительного блока на солнце — оба фактора учитываются при выборе монтажной точки и теплового решения.
Поэтому правильная постановка задачи — не «какая дальность у Скании D14», а «какой объект, какие требования по высоте и радиусу, какие климатические условия». Под это подбирается модель из линейки и согласуется развёртывание антенной части. У ZT мы перед поставкой проводим радиочастотное обследование объекта и выдаём заказчику расчёт зоны с учётом местности и сезонной поправки.
Сценарии применения Скания D14
На практике Скания D14 закрывает три типовых сценария.
Стационарный периметр объекта. Промышленные предприятия, нефтебазы, склады боеприпасов, логистические хабы, режимные площадки. Скания устанавливается на крыше или мачте, работает в дежурном режиме либо включается оператором по сигналу детектора. Часто в связке с портативными РЭБ — стационар держит купол, портатив добивает за пределами зоны. Питание — от штатной электросети объекта с резервным ИБП на случай аварийного отключения; интеграция в существующую СКУД и систему видеонаблюдения через сухие контакты или IP-протокол.
Сопровождение колонны или подвижного объекта. Скания D14 в варианте установки на транспортное средство — это мобильный купол, который движется вместе с защищаемой колонной. Применяется в логистике особо ценных грузов, в инкассаторских и силовых задачах. Здесь критична автономность по питанию: система должна работать от бортовой сети без подключения к стационарной электросети.
Защита ВИП-объекта на короткий период. Закрытое мероприятие на открытом воздухе, переговорная площадка, временный лагерь. Скания разворачивается на час-сутки, отрабатывает свой период, демонтируется. Это «купол по запросу» — без необходимости держать систему в постоянной готовности на конкретной точке.
Что Скания D14 закрывает плохо: задачи с очень большой высотой и удалением (там нужна старшая D20 или вообще другой класс систем), а также задачи, где принципиально требуется направленный «выстрел» по конкретному дрону — это работа для портативного РЭБ-ружья, а не для купола.
Совместимость с детекторами и общая архитектура защиты
Скания D14 не работает «в одиночку» — она часть системы, в которой сначала идёт обнаружение, потом подавление. Поэтому при поставке мы всегда обсуждаем с заказчиком, какой детектор будет работать в паре.
Самая частая связка — Скания плюс пассивный радиочастотный детектор. Детектор Булат 4 или Диспетчер 135 непрерывно слушает эфир, обнаруживает приближение БПЛА на 1–1,5 км и передаёт сигнал тревоги оператору или в систему управления. Оператор включает Сканию, либо подавление активируется автоматически по триггеру от детектора.
Преимущество такой архитектуры — экономия моторесурса и питания. Скания D14, как и любая активная РЭБ-система, имеет ограниченный ресурс непрерывной работы и потребляет заметную электрическую мощность. Если держать её включённой 24/7 «на всякий случай», вы быстро выработаете ресурс и упрётесь в счёт за электричество. Если включать по сигналу детектора — система отрабатывает только реальные инциденты, ресурс расходуется грамотно.
Для совсем критичных объектов мы поставляем три эшелона: пассивный детектор для раннего предупреждения, портативный РЭБ для добивания одиночных дронов на дальнем рубеже, и Скания D14 как основной купол над охраняемой точкой. Это называется «эшелонированная защита от БПЛА» — стандартная практика в периметральной охране.
FAQ по Скания D14
Нужна ли лицензия на использование Скании D14?
Активные средства РЭБ — это излучающее оборудование, и для их законной эксплуатации в РФ нужно соответствие требованиям Роскомнадзора и ГКРЧ. Конкретный режим зависит от того, кто эксплуатант — государственное подразделение, частная охрана с разрешением, корпоративная служба безопасности. Перед поставкой ZT согласовывает с заказчиком юридический контур применения.
Можно ли установить Сканию D14 самостоятельно?
Технически да: система не требует капитального строительства, монтаж антенной части и базы — это работа на день-два бригадой из двух-трёх человек. Но мы рекомендуем как минимум однократный выезд нашего инженера, чтобы провести радиочастотное обследование, подобрать точки антенн и убедиться, что зона подавления действительно покрывает охраняемый объём.
Будет ли Скания D14 мешать собственному Wi-Fi и связи на объекте?
В режиме включённого подавления — да, в зоне действия купола беспроводные сети 2,4/5,8 ГГц и часть систем связи будут работать с помехами. Поэтому архитектура с включением «по тревоге» в большинстве объектов оптимальна: Wi-Fi не страдает в фоновом режиме, а в момент инцидента приоритет — у задачи защиты, а не у обычного трафика.
Чем Скания D14 отличается от младших моделей линейки?
Главное отличие — состав одновременно перекрываемых каналов и расчётный радиус. Младшие D6/D8 закрывают типовые задачи частных и небольших корпоративных периметров. D14 — это уже промышленный класс с расширенным спектром по FPV-частотам. D20 — задачи стратегических объектов с большой высотой и удалением. Под конкретный объект мы подбираем модель из линейки на этапе предпроектного обследования.
