Геометрия радиосигнала в антидрон-защите: почему мощность — не главный параметр
Самый частый вопрос при проектировании антидрон-системы звучит так: «Какой мощности нам нужен детектор?» Это неправильный первый вопрос. Правильный — «Где размещать антенны?»
Детектор БПЛА с мощной антенной, установленный в неверной точке, пропустит FPV-дрон в 200 метрах. Детектор с более скромными характеристиками, но грамотно ориентированный, поймает тот же борт за 800 м. Разница — не в «железе». Разница — в понимании геометрии радиосигнала.
Что такое геометрия радиосигнала
Радиосвязь — это не прожектор, который светит равномерно во все стороны. Каждая антенна имеет диаграмму направленности: трёхмерную модель того, как она излучает и принимает энергию. Есть зоны максимального усиления — лепестки диаграммы. И есть «провалы» — зоны минимальной чувствительности, которые инженеры называют нулями диаграммы.
Дрон, вошедший точно в провал диаграммы направленности вашей антенны, останется невидимым для детектора — даже если он пролетает в 50 метрах. При этом та же система уверенно обнаружит борт в 900 м, если тот попал в зону максимального усиления.
Три физических фактора формируют геометрию сигнала на конкретном объекте:
- Диаграмма направленности антенны — зависит от конструкции и частотного диапазона
- Рельеф и застройка — здания, деревья, рельеф создают зоны затенения
- Отражения — металлические конструкции, крыши, забор переотражают сигнал, создавая «слепые пятна» и интерференционные зоны
Типичная ошибка: четыре угла — не значит полное покрытие
Классическая схема размещения: четыре детектора по углам периметра. Логика понятна — углы дают круговой обзор. На практике это работает хуже, чем кажется.
Угловая антенна направлена под 45° к стенам периметра. Сектора «по центру» каждой стены попадают в боковые лепестки диаграммы или в провалы. Дрон, летящий строго перпендикулярно к центру стены, может пройти мимо всех четырёх угловых детекторов — потому что ни один из них не «смотрит» именно в его направлении максимальной чувствительностью.
Реальный кейс из практики ZT: складской комплекс площадью 8 га, четыре детектора Булат-4 по углам. Заказчик считал объект «закрытым». Через три недели после сдачи системы FPV-дрон вошёл через центральный участок южной стены — и все четыре детектора молчали. После детального RF-анализа выяснилось: южная стена находилась в боковом провале трёх ближайших антенн из-за длинного козырька крыши, создавшего экранирование.
Как геометрический расчёт меняет проектирование
Правильное проектирование антидрон-системы начинается с расчёта зон покрытия, а не с выбора мощности оборудования. Алгоритм следующий:
- Построение плана объекта с указанием всех высотных препятствий — зданий, сооружений, деревьев
- Наложение диаграммы направленности выбранной антенны для каждой точки установки
- Выявление мёртвых зон — участков, куда ни одна антенна не «смотрит» в зоне максимума
- Корректировка схемы — добавление промежуточных точек, изменение углов наклона, использование антенн с другой диаграммой направленности
- Верификация расчётом — моделирование покрытия с учётом отражений от конкретных объектов

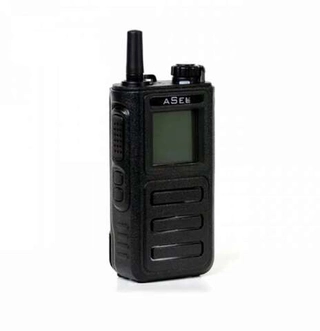

Детектор Булат-4 работает в диапазоне до 10 ГГц, охватывая все основные каналы управления БПЛА — 433 МГц, 868 МГц, 2.4 ГГц, 5.8 ГГц. ZOV H231b добавляет диапазон 1.2 ГГц для работы с БПЛА, использующими GPS L2. Но даже самый широкополосный детектор не закроет мёртвую зону, если антенна физически «смотрит» не туда.
Мощность как инструмент, а не цель
Мощность антенны влияет на дальность обнаружения в зоне максимума диаграммы. Это важный параметр — но второй по порядку, не первый. Сначала нужно убедиться, что вы вообще «смотрите» в правильном направлении. Потом — на нужное расстояние.
Практический пример: антенна с коэффициентом усиления 12 дБи даёт узкий луч — высокая дальность в главном лепестке, но узкие боковые лепестки и глубокие провалы. Антенна 6 дБи — шире диаграмма, меньше дальность, но меньше мёртвых зон. Для периметральной защиты широкая диаграмма часто выгоднее «дальнобойной» узкой.
Именно поэтому ZT при проектировании систем комбинирует антенны разных типов: направленные — для дальних рубежей, всенаправленные — для заполнения угловых зон и ближней зоны периметра.
FAQ
Сколько детекторов нужно для объекта 5 га?
Зависит от конфигурации объекта, застройки и требуемой вероятности обнаружения. Для прямоугольного открытого периметра 5 га — как правило, 4–6 точек при использовании детекторов с комбинированными антеннами. Для объекта со сложной конфигурацией или внутренними препятствиями — до 10–12 точек. Точный ответ даёт расчёт покрытия.
Можно ли обойтись одним мощным детектором в центре объекта?
Технически возможно для небольших открытых площадок (до 1 га без препятствий). На практике центральная установка создаёт периметральные мёртвые зоны — дрон снижается перед заходом и «прячется» под горизонт антенны. Периметральное размещение предпочтительнее.
Влияет ли металлический забор на работу детектора?
Значительно. Сплошной металлический экран создаёт зону затенения за собой и может формировать отражения, которые дезориентируют систему классификации. Рекомендуется устанавливать антенны выше уровня забора или использовать антенны с подавлением нижних боковых лепестков.
ZT делает расчёт покрытия до продажи?
Да. При заказе системы объектовой защиты ZT выполняет геометрический расчёт зон покрытия по плану объекта — это входит в стоимость проектирования. Результат: схема размещения с указанием точек установки, углов ориентации и прогнозируемого процента покрытия периметра.
Итог: геометрия первична, мощность вторична
Радиосигнал — это геометрия пространства. Где идёт энергия, как она отражается, где образуются мёртвые зоны. Правильно ориентированная антенна в верной точке объекта даст лучший результат, чем «самый мощный» детектор, установленный наугад.
