RF-детектор дронов в лесу: почему теряется дальность и три инженерных решения

Заказчики, работающие в лесистой местности, регулярно сталкиваются с одним: на открытом поле RF-детектор уверенно берёт 1–1,5 км, а в густом лесу те же показатели превращаются в 300–500 метров. Первая реакция — «бракованный прибор». Реальная причина — физика RF-распространения в неоднородной среде. Разберём по каждому фактору и дадим три конкретных шага, которые возвращают 40–60% потерянной дальности.

Что происходит с радиоволной в лесу

Фактор 1. Поглощение листвой и влажностью

Листья поглощают RF-энергию через диэлектрические потери. На частотах 2,4 и 5,8 ГГц (основные диапазоны управления БПЛА) затухание составляет 10–15 дБ на каждые 100 метров плотного лиственного леса. После 200 метров леса сигнал ослаблен в 100–1000 раз по мощности.

Влажность усиливает эффект: после дождя поверхность листьев покрыта водой с высокими диэлектрическими потерями. Дополнительное затухание — 5–8 дБ. Хвойный лес: 8–12 дБ/100 м вместо 10–15 дБ, разница небольшая.

Ключевой вывод по частотным диапазонам

БПЛА, работающий на 1,2 ГГц, проходит тот же лес в 2–3 раза дальше, чем FPV-дрон на 5,8 ГГц. Именно поэтому в закрытых лесистых районах операторы БПЛА переходят на нижние диапазоны, рассчитывая на слепую зону стандартных детекторов. Детектор с диапазоном от 300 МГц обнаружит оба типа.

Фактор 2. Переотражения и ложные пеленги

Деревья, металлическая амуниция, техника создают многолучевое распространение. RF-сигнал приходит на антенну с нескольких направлений. Результат: ложные пеленги — детектор показывает направление на БПЛА там, где его нет. Металлические объекты критичны: эффективная поверхность рассеивания бронекорпуса в сотни раз больше ствола дерева.

Фактор 3. Рельеф

Даже пологий холм высотой 3–5 метров создаёт зону радиотени. На 5,8 ГГц волна не огибает препятствия. На 433 МГц — лучше, но холм 10 м всё равно даёт тень глубиной 200–400 м.

Три шага, которые возвращают дальность

Шаг 1. Поднять антенну выше кроны деревьев

+3–5 метров над уровнем кроны возвращают 40–60% потерянной дальности.

Инструменты: телескопический шест 4–6 м, лёгкая мачта, использование рельефа.

Кабельные потери: LMR-195 даёт 0,6 дБ/м. При 5 м кабеля — 3 дБ. Это в 7–13 раз меньше, чем ослабление через лесной массив. Поднять антенну всегда даёт положительный баланс.

Шаг 2. Использовать всенаправленную антенну

Секторная антенна создаёт мёртвые зоны сзади и по бокам. В лесу БПЛА может зайти с любого направления. Всенаправленная (omnidirectional) антенна — равномерное покрытие 360°, без мёртвых зон. Полная картина периметра важнее максимальной дальности в одном секторе.

Шаг 3. Скорректировать порог чувствительности вручную

В лесу шумовая полка выше из-за переотражений — автоматический порог обрезает слабые сигналы БПЛА. Снижение на 10–15% вручную даёт более раннее предупреждение. Компромисс: небольшой рост ложных срабатываний — для охраны периметра приемлемо.

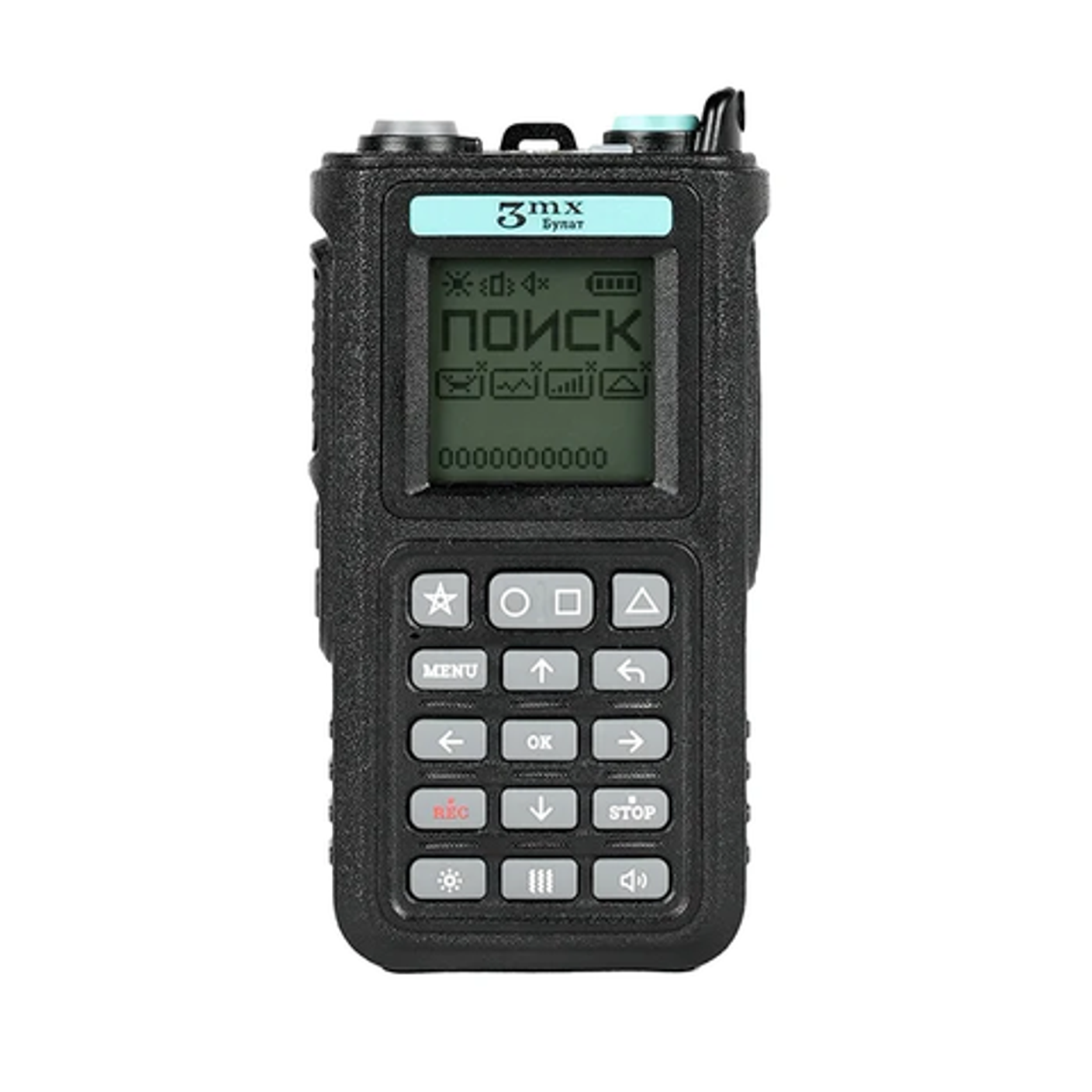

Булат-4 в лесных сценариях

Детектор Булат-4 перекрывает 300–7200 МГц (32 частотных диапазона одновременно) — захватывает БПЛА на 1,2 ГГц наравне с FPV на 5,8 ГГц, что критично для лесных и горных сценариев. Автономность до 19,5 часов — работа на удалённых позициях без внешнего питания.

Сценарий              | Дальность (2,4/5,8 ГГц) | Рекомендация
----------------------|--------------------------|--------------------
Открытое поле         | 1000–1500 м              | Стандартная антенна
Редкий лес (3–5 м)    | 600–900 м                | Поднять на 3 м
Густой лес (8–15 м)   | 300–500 м                | Поднять на 5 м + омни
Влажный лес           | 200–350 м                | Снизить порог + 5 м
